ĐÈN BÁO CNC – HƯỚNG DẪN LẮP ĐẶT & ĐẤU DÂY

Link mua hàng: ĐÈN THÁP – ĐÈN BÁO CNC – CÓ CÒI – ĐẾ XOAY – HÃNG YHKJ

Đèn báo CNC là thiết bị không thể thiếu trong các nhà máy, xưởng gia công hiện đại. Việc lắp đặt đèn báo CNC đúng cách không chỉ đảm bảo hoạt động ổn định mà còn nâng cao hiệu quả sản xuất và an toàn lao động. Bài viết này từ CNCVIET sẽ hướng dẫn bạn quy trình lắp đặt đèn một cách chi tiết, an toàn và dễ hiểu nhất.

1. Chuẩn bị trước khi lắp đặt đèn báo CNC

Để việc lắp đặt đèn báo CNC diễn ra suôn sẻ, hãy chuẩn bị những dụng cụ và kiểm tra kỹ thuật sau:

1.  Dụng cụ cần thiết:

    *   Tua vít, mỏ lết, cờ lê

    *   Khoan điện, mũi khoan

    *   Băng keo cách điện, kìm tuốt dây

    *   Đồng hồ vạn năng (VOM)

2.  Kiểm tra kỹ thuật đèn báo CNC:

    *   Xác định điện áp: Đèn dùng 12-24V DC hay 220V AC? Đây là bước quan trọng nhất để tránh cháy hỏng.

    *   Kiểm tra số tầng: Đèn báo CNC 1, 2, 3 hay 4 tầng?

    *   Xác nhận tính năng: Đèn có tích hợp còi báo hay không?

2. Quy trình 4 bước lắp đặt đèn báo CNC chi tiết

Bước 1: Lắp đặt cơ khí & định vị

*   Chọn vị trí: Chọn vị trí trên máy CNC hoặc tủ điện dễ quan sát, không bị che khuất.

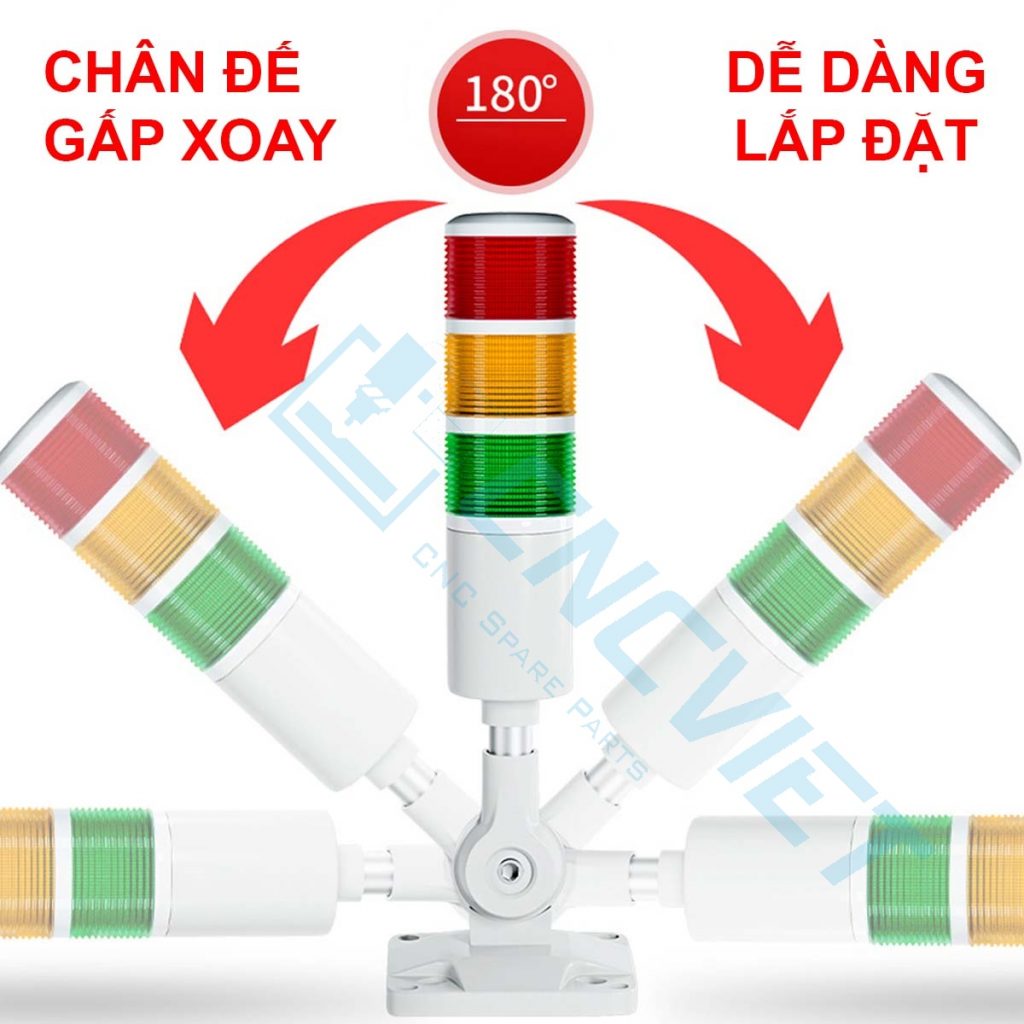

*   Cố định chân đế: Sử dụng chân đế xoay 180 độ của đèn báo CNC để bắt vít cố định vào bề mặt.

*   Điều chỉnh hướng: Xoay chân đế để hướng mặt đèn về phía người vận hành.

Bước 2: Đấu nối dây điện – bước quan trọng nhất

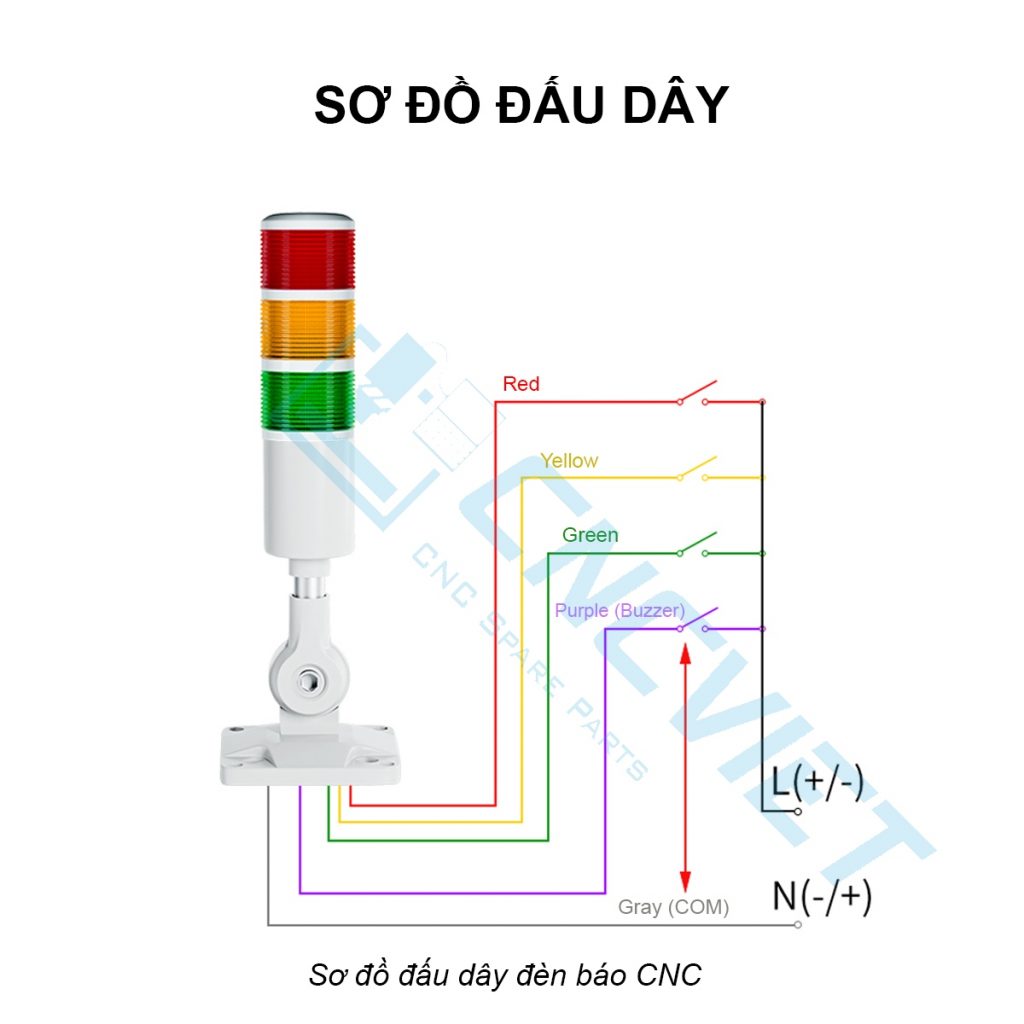

Hãy tắt nguồn điện trước khi đấu nối! Sơ đồ đấu dây cho đèn được mã màu chuẩn như sau:

*   Dây nguồn chung (COM): Đấu vào dây màu xám (GREY). Đây là dây nguồn chung.

*   Các dây tín hiệu điều khiển (kích qua Relay):

    *   Dây đỏ (RED): Kích đèn Đỏ – báo lỗi máy.

    *   Dây vàng (YELLOW): Kích đèn Vàng – báo tạm dừng.

    *   Dây xanh lá (GREEN): Kích đèn Xanh Lá – báo máy đang chạy.

    *   Dây tím (PURPLE): Kích còi báo – kết hợp với đèn vàng hoặc đỏ.

Cảnh báo an toàn: Chỉ sử dụng nguồn điện PHÙ HỢP với thông số đèn báo CNC. Đấu sai điện áp sẽ gây cháy hỏng và mất bảo hành.

Bước 3: Kiểm tra & vận hành thử nghiệm

*   Kiểm tra lại tất cả các mối đấu dây.

*   Bật nguồn và lần lượt kích hoạt từng dây tín hiệu để kiểm tra đèn và còi.

*   Thử nghiệm chức năng chuyển đổi chế độ sáng (ON/BLINK) trên đèn.

Bước 4: Hoàn thiện & bàn giao

*   Sắp xếp dây gọn gàng, cố định bằng dây rút.

*   Vệ sinh và hướng dẫn người vận hành ý nghĩa các màu đèn.

3. Những lỗi thường gặp khi lắp đặt đèn & cách khắc phục

*   Đèn không sáng: Kiểm tra nguồn và dây COM.

*   Một tầng đèn không hoạt động: Kiểm tra dây tín hiệu và relay điều khiển.

*   Còi không kêu: Kiểm tra dây tím và nguồn kích.

*   Đèn nhấp nháy không đúng: Kiểm tra công tắc chế độ trên thân đèn.
