QUẠT TẢN NHIỆT 3 DÂY 40x40x20 4020 109P0424H6D03, NMB 1608VL-05W-B59 24V

📗 MÔ TẢ QUẠT TẢN NHIỆT 3 DÂY 40x40x20 4020:

✏ Quạt tản nhiệt 3 dây: gồm dây VCC, dây GND, và dây tín hiệu cảm biến.

✏ Quạt tản nhiệt CNC này thường dùng trong máy CNC, lắp trong các driver, controller, pcb…

✏ Có cảm biến tích hợp bên trong quạt.

✏ Điện áp sử dụng: DC 24V

✏ Dòng điện tiêu thụ: 0.07A ~ 0.09A

✏ Kích thước quạt: 40x40x20mm (4020)

✏ Hàng mới 100%

📗 Phân loại quạt tản nhiệt 3 dây 40x40x20 4020 24V lắp cho máy CNC:

Quạt này đều có kích thước giống nhau 40x40x20 và có 3 dây, nhưng loại jack ghim và chân tín hiệu khác nhau:

✅ Model 109P0424H6D03 24V 0.07A:

✏ Mã tương đương: SanyoDenki Brussless DC Fine Ace 20 109P0424H6D03, MINEBEA NMB 1608KL-05W-B39 (tương đương Fanuc A90L-0001-0385).

✏ Có cảm biến nhiệt độ tích hợp bên trong quạt, tín hiệu xuất ra dạng on/off.

✏ Điện áp và dòng điện: DC 24V 0.07A.

✏ Loại jack ghim:

+ Jack màu trắng 3 chân (KF2510)

+ Jack màu đen 3 chân (AMP D-2)

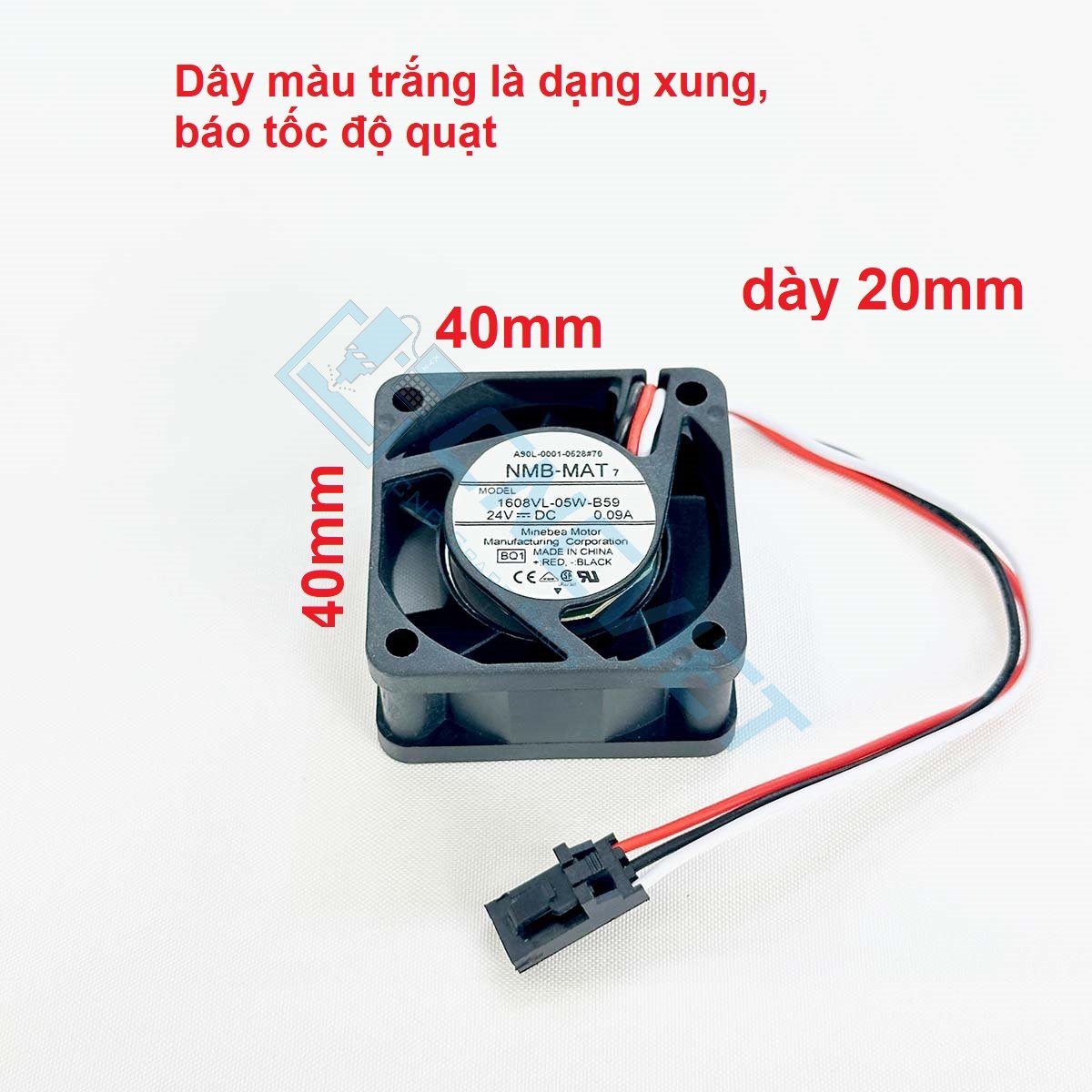

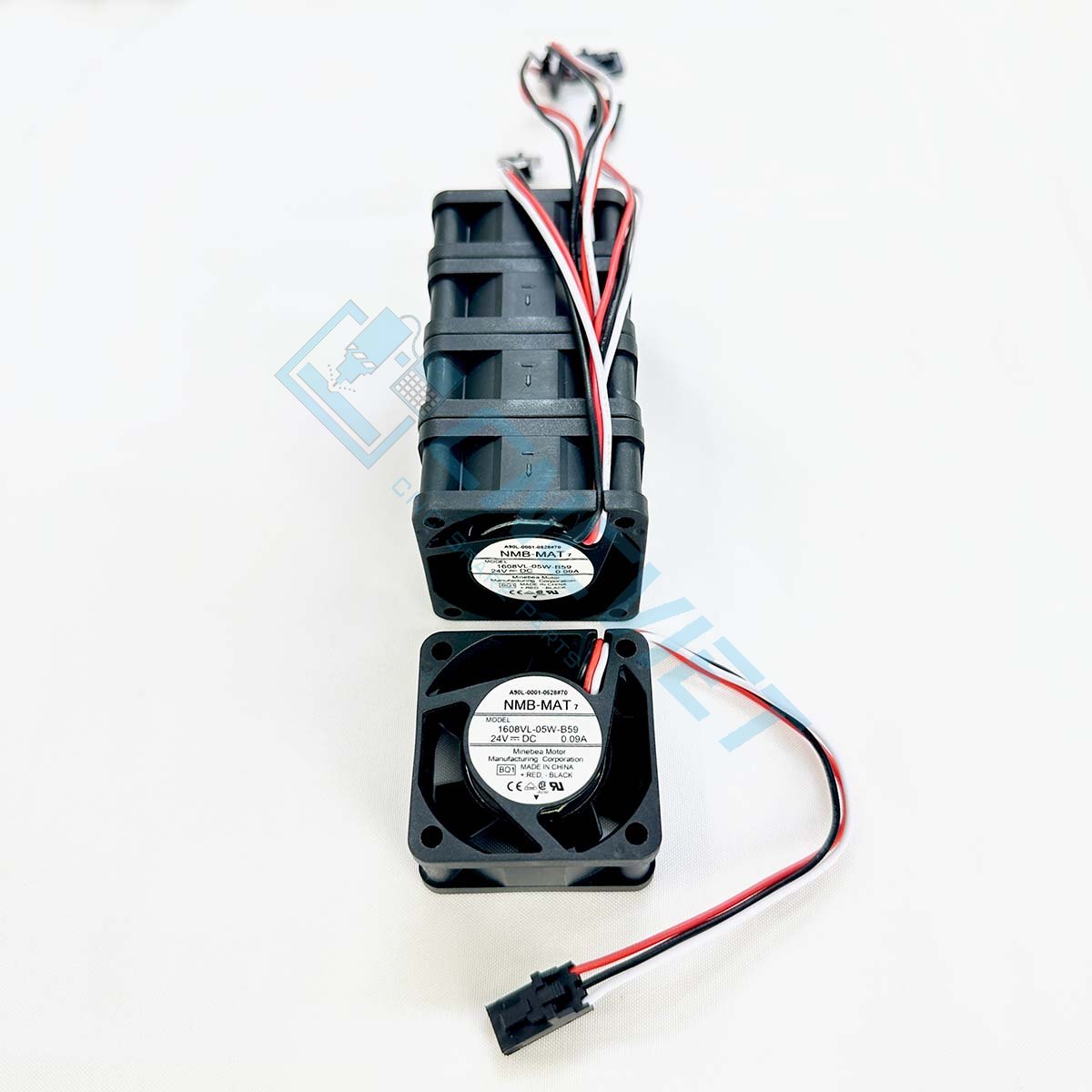

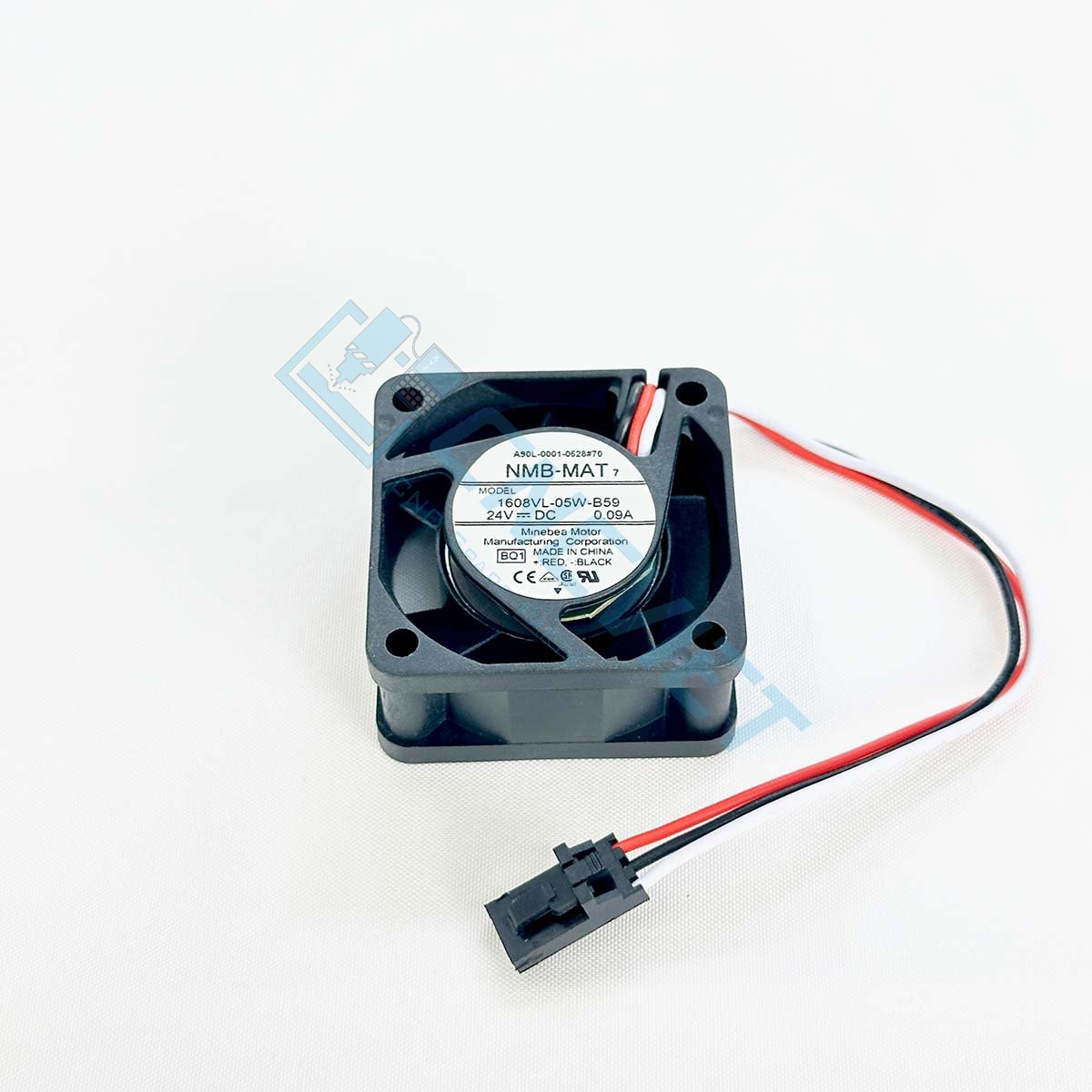

✅ Model NMB 1608VL-05W-B59 24V 0.09A:

✏ Mã tương đương: MINEBEA NMB 1608KL-05W-B59 (tương đương Fanuc A90L-0001-0528).

✏ Có cảm biến tốc độ tích hợp bên trong quạt, xuất tín hiệu ra dạng xung.

✏ Điện áp và dòng điện: DC 24V 0.09A.

✏ Loại jack ghim: jack tín hiệu xung màu đen 3 chân (Dupont)

📗 CÔNG DỤNG QUẠT TẢN NHIỆT CNC:

Quạt tản nhiệt 3 dây 40x40x20 SanyoDenki 109P0424H6D03, NMB 1608VL-05W-B59:

✏ Quạt tản nhiệt CNC này thường lắp trong các Controller Fanuc, như Fanuc 16/18/21, Fanuc 0i/16i/18i/21i, Fanuc 160i/180i, Fanuc 160is/180is,…

✏ Lắp trong các driver Fanuc Alpha, Beta, Alpha-i, Beta-i, Alpha-is, Beta-is,…

✏ Làm mát các PCB, linh kiện trong PCB

✏ Cảm biến tích hợp trong quạt báo quá nhiệt hoặc báo tốc độ về hệ thống điều khiển.

📗 HƯỚNG DẪN LẮP ĐẶT QUẠT TẢN NHIỆT CNC:

✏ Lắp quạt tản nhiệt CNC sao cho chiều gió là hút ra ngoài thiết bị, không lắp thổi vào thiết bị

✏ Dây điện luồn lại vào các chỗ cài

✏ Jack cắm đúng chiều, cắm nhẹ nhàng vào chân cắm
